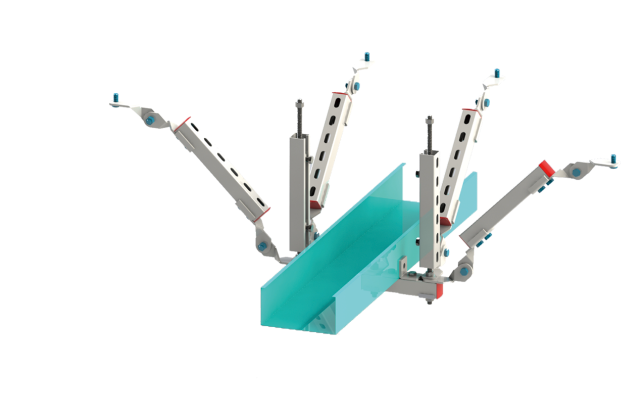

桥架抗震支吊架是专为建筑机电工程中电缆桥架系统（含槽式、托盘式、梯式桥架）设计的专项抗震防护装置，核心作用是通过一体化承载与多向抗震限位结构，将桥架及内部电缆的地震荷载高效传递至建筑主体结构，限制桥架在地震中的多向位移，避免桥架变形、脱落或电缆断裂，保障电力传输、通信联络等关键链路的连续性。其适配桥架敷设的多样化场景，具备承载稳定、适配性强、抗震防护全面的特点，是建筑电力通信系统抗震安全的核心保障设备。
核心功能
- 多向抗震限位防护：核心功能的核心。可同时限制桥架在水平纵向（桥架长度方向）、水平横向（垂直于桥架长度方向）及竖向的位移，避免地震时桥架因剧烈晃动与周边墙体、设备、梁柱碰撞，或因拉扯导致桥架拼接处断裂、支架脱落，防止内部电缆被挤压、拖拽损坏，保障电力通信链路不中断。
- 一体化荷载承载：能稳定承载桥架自重、内部电缆总重量，同时平衡电缆敷设与运行过程中产生的附加力、风荷载及设备振动荷载，优化桥架整体受力结构，避免桥架因长期受力不均出现局部变形、下沉，延长桥架与电缆系统的使用寿命。
- 关键链路连续性保障：针对建筑内消防应急供电电缆、数据中心通信电缆、医院生命支持系统电缆等关键桥架，可在地震后维持桥架系统的完整性，确保电力、通信功能不中断，为人员疏散、灾后救援、关键设备持续运行提供核心支撑。
- 桥架适配与安装灵活：可根据桥架的类型（槽式、托盘式、梯式）、宽度、层数及敷设走向，灵活调整承载框架尺寸与连接方式；配备可调节式连接件，兼容现场安装偏差，适配管井、吊顶、设备层、管廊等多种敷设场景，提升安装效率。
- 防护与适配维护：承载结构预留合理的电缆检修通道，在保障抗震性能的前提下，方便后期电缆的敷设、检修与更换；部分关键连接件采用防松动设计，避免日常振动导致连接失效，降低维护成本。
结构组成

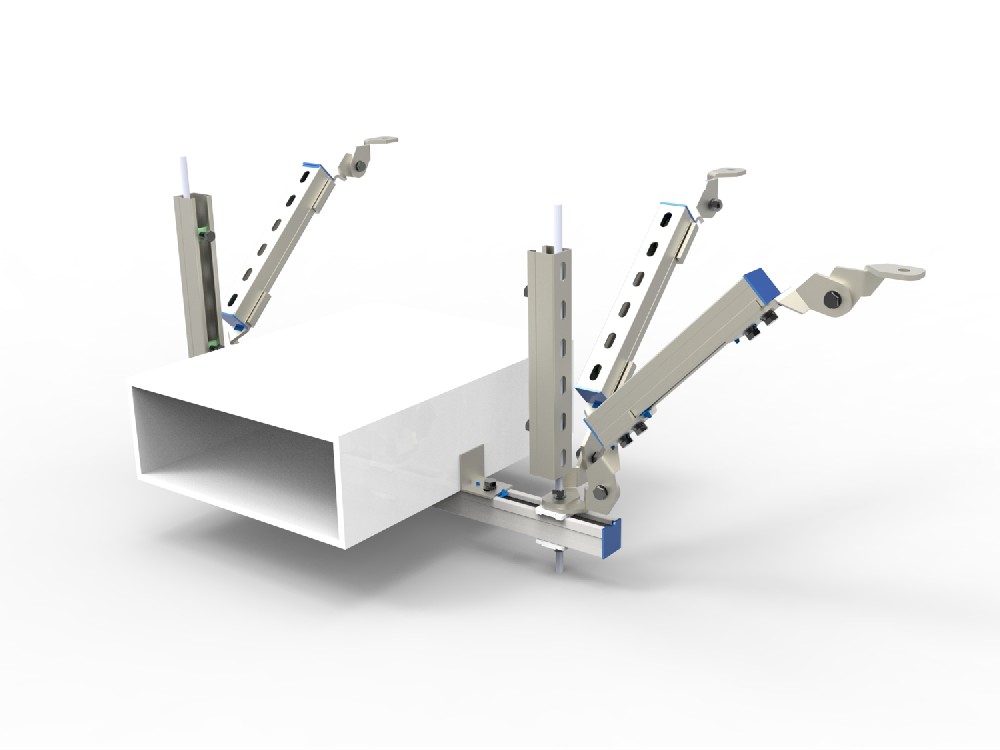

桥架抗震支吊架由适配型承载框架、桥架专用连接件、多向抗震斜撑、高强度锚固件及辅助防护配件组成，各部件协同实现对桥架系统的精准抗震防护：
- 适配型承载框架：核心受力部件，采用高强度Q355B钢材经焊接或螺栓拼接成型，包含横梁、竖杆、多层承载托臂及侧挡防护结构。框架尺寸根据桥架宽度、层数定制，梯式桥架适配框架还需增设防滑限位挡板，确保桥架放置稳固；整体需具备优异的抗弯、抗扭强度，可均匀承载桥架与电缆的总荷载。
- 桥架专用连接件：连接承载框架与桥架的关键部件，根据桥架类型选用专用卡箍、螺栓组或焊接连接件。槽式、托盘式桥架适配可调节式环抱卡箍，梯式桥架适配托臂式连接件，连接件内侧配备防滑橡胶垫或齿形防滑结构，增强与桥架的贴合度，避免桥架滑动；同时具备一定的缓冲性能，减少地震冲击力对桥架的损伤。
- 多向协同抗震斜撑：通常由2-3组高强度镀锌钢管或槽钢组成，沿水平纵向、横向合理布置，通过可旋转铰接节点连接承载框架与建筑主体。斜撑倾斜角度优先采用45°，特殊场景可调整为30°-60°，确保多方向地震荷载能高效传递至建筑主体，避免局部受力过载；铰接节点可适应地震时的微小角度变化，提升抗震可靠性。
- 高强度锚固件：根据桥架与电缆的总荷载及建筑结构材质，选用化学锚栓或高强度膨胀锚栓，通常采用多组对称布置，提升与混凝土梁、柱、楼板等主体结构的连接稳定性。锚固件需通过严格的拉拔、剪切强度测试，确保地震时不发生松动、脱落，保障荷载传递的安全性。
- 辅助防护配件：包括可调丝杆、锁紧螺母、抗震铰接头、防腐垫片、防坠挡板等。可调丝杆用于微调框架水平度与垂直度，防腐垫片提升整体防腐性能，防坠挡板可防止桥架意外滑脱，全方位优化支吊架的安装精度与使用安全性。
适用场景
桥架抗震支吊架适配各类建筑电缆桥架的抗震防护需求，重点应用于电力通信链路关键、抗震要求高的场景，具体包括：
- 超高层建筑、甲级写字楼、商业综合体的管井、吊顶、设备层内的动力电缆桥架、照明电缆桥架及通信桥架；
- 医院、数据中心、金融机构的机房桥架系统，含应急供电电缆桥架、数据传输电缆桥架、生命支持系统配套电缆桥架；
- 机场、高铁站、地铁站等交通枢纽的管线机房、管廊及站台下方的供电、通信桥架系统；
- 工业厂房的生产车间、管线管廊，如化工、电子、汽车制造厂房的动力电缆桥架、控制电缆桥架；
- 城市综合管廊中的电力、通信桥架区域；
- 地震高烈度地区（设防烈度8度及以上）的各类建筑电缆桥架系统，尤其适用于多层桥架、大跨度桥架及关键链路桥架。
关键技术要求
- 荷载精准核算：需根据桥架类型、宽度、层数核算桥架自重，结合电缆敷设密度核算电缆总重量，再结合建筑抗震设防烈度，精准计算水平纵向、横向的抗震承载力需求，确保承载框架与抗震斜撑的设计强度完全匹配总荷载。
- 结构适配性设计：针对不同类型桥架的结构特点优化承载框架设计，梯式桥架需强化防滑限位，多层桥架需合理分配各层承载，大跨度桥架（跨度＞2m）需增设加强肋，提升框架抗扭、抗弯能力，避免局部变形。
- 材质与防腐标准：核心部件采用高强度钢材，表面经热镀锌（涂层厚度≥85μm）或静电喷涂防腐处理，适配管井、地下管廊等潮湿、多尘环境；连接件、垫片等配件选用不锈钢或耐腐工程塑料，避免与桥架发生电化学腐蚀。
- 安装精度控制：安装时需保证承载框架水平度偏差≤2mm/m、垂直度偏差≤1°，桥架与连接件的贴合度需达到100%，紧固力矩符合规范要求（根据桥架尺寸设定为20-60N·m）；抗震斜撑安装角度偏差≤3°，确保多向受力协同；同时预留桥架热胀冷缩的位移空间，避免限制桥架正常变形。
- 验收与检测规范：产品需具备第三方权威机构出具的抗震性能检测报告，验收时核查产品合格证、荷载核算报告及安装记录；现场抽样检测锚固件拉拔强度（需达到设计值的1.2倍以上）、框架变形量、连接件紧固性等指标，确保全部符合《建筑机电工程抗震设计规范》（GB 50981-2014）及《电缆桥架工程设计规范》（CECS 31:2017）等相关标准。
产品优势与价值
桥架抗震支吊架通过针对性的结构设计，完美适配各类电缆桥架的抗震防护需求，解决了传统支吊架适配性差、抗震防护不全面的问题；其多向抗震特性确保桥架及内部电缆在地震中安全稳定，保障关键电力通信链路不中断；集成化安装模式相较于传统分散式支吊架，可提升施工效率40%以上，节省安装空间与人工成本；同时，规范的设计与安装能降低桥架系统的日常维护频次，延长使用寿命。作为建筑电力通信系统的核心抗震保障设备，其不仅能助力建筑机电工程抗震验收达标，更能为建筑内人员生命财产安全和关键功能连续性提供核心支撑。
